Åpen standard for bygningsautomasjon

KNX er en åpen standard for bygningsautomasjon. Kabelen er mye brukt i SD-anlegg for styring av lys, HVAC, energisystemer, sikkerhetssystemer, tilgangskontroll etc. KNX har blitt utviklet fra European Home Systems Protocol (EHS), BatiBUS og European Installation Bus (EIB eller Instabus). Spesifikasjonene for KNX kabel har blitt med videre fra EIB-spesifikasjonene og kablene betegnes derfor ofte som EIB/KNX

KNX-standarden administreres av KNX-foreningen som i skrivende stund har over 500 hardware og software produsenter fra 190 land som medlemmer. Dette gjør KNX protokollen til en global standard med godkjenning under bl.a. ISO/IEC 14543-3 og EN 50090.

Arkitektur

I et KNX-system får hver enhet programmert inn sin funksjonalitet og de sender beskjeder direkte til hverandre. En sensor, som en temperaturføler eller lysbryter, sender kommandoer direkte til aktuatoren, f.eks. solskjerming eller lamper. Slutter en enhet å fungere påvirkes ikke resten av anlegget. Dette skiller seg fra en master/slave arkitektur som benyttes i f.eks. Modbus. Det finnes overganger/gatewayer mellom KNX og andre systemer som DALI, LonWorks, M-bus etc. Dette øker fleksibiliteten om man skal utvide eksisterende anlegg. Det øker nødvendigvis også kompleksiteten.

I et KNX-system vil resten av anlegget fortsatt fungere selv om én enhet slutter å virke. Dette kan være en stor fordel sammenlignet med eldre master/slave arkitektur som benyttes i f.eks. Modbus.

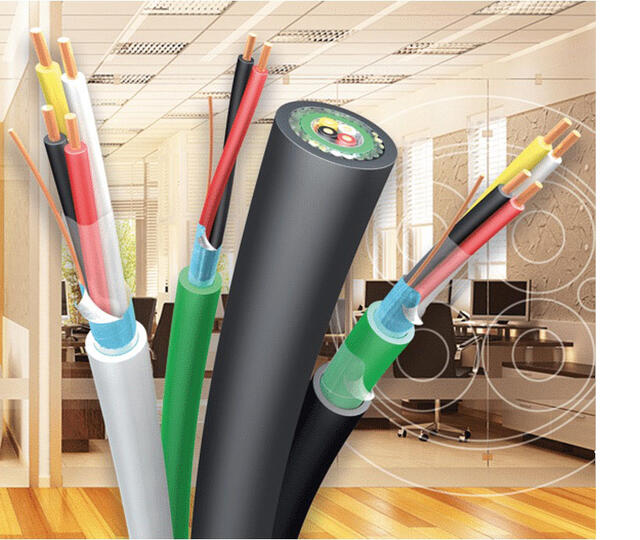

Ulike typer KNX kabel

En fysisk KNX-installasjon kan basere seg på parkabel, strømkabel, radio eller vanlig Ethernet. Ethernet kan brukes ved å pakke KNX-trafikk inn i IP-pakker. KNX over strømkabel var tiltenkt styring av smarte hvitevarer, men bruken er begrenset. Mest brukt er parkabel. Kablingen kan legges i både buss-, stjerne- eller tre-struktur. Ringer er ikke støttet. Det er viktig å sørge for at det ikke er for stort spenningsfall gjennom kabelen sånn at alle enheter på et segment fungerer skikkelig. Begrensninger på antall enheter pr. segment må også overholdes.

I en fysisk KNX-installasjon er det mest vanlig å bruke parkabel. Kablingen kan legges i både buss-, stjerne- eller tre-struktur. En KNX kabel er ofte betegnet som en 1x2x0,8 eller 2x2x0,8. Det betyr en eller to ganger to ledere ganger 0,8 mm tråddiameter.

Betegnelser for KNX kabel

En KNX kabel er ofte betegnet som en 1x2x0,8 eller 2x2x0,8. Det betyr en eller to ganger to ledere ganger 0,8 mm tråddiameter. Det er altså ett eller to par med 0,5 mm2 kobberledere. Selv om det brukes betegnelsen to par er kablene i praksis spunnet sammen alle fire til det som kalles en quad. Fargekodingen i en KNX kabel er rød/svart for kommunikasjon og +/- 30 volt, og grå/gul for ekstern strømforsyning på +/- 30 volt. Ekstra strømforsyning brukes som oftest bare der man har enten veldig mange, eller veldig strømsultne, enheter på segmentet. I andre tilfeller kan man benytte kabel med ett par. En KNX kabel er i mange tilfeller grønn for å skille seg ut.

KNX kabel fra Holmefjord oppfyller alle relevante standarder

Holmefjord AS’ KNX-kabler følger alle relevante standarder. Både Belden Wire & Cable og Belcom Cables er selvsagt KNX-medlemmer. Dersom du har flere spørsmål til bruk av KNX kabel i bygningsautomasjon, kan du gjerne ta kontakt med oss for support og rådgivning.
